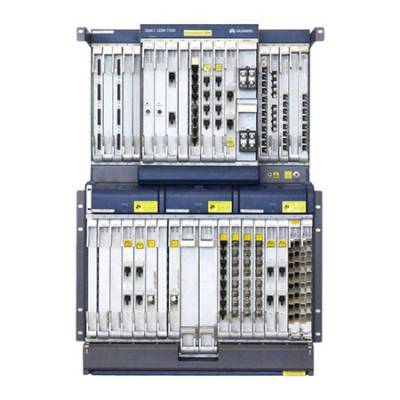

产品概述

OSN7500主要应用于城域网骨干层的业务调度节点，即OCS（Optical Core Switching）设备类型。作为智能光交换平台和核心光交换系统，OSN7500定位于城域网的骨干层，完成多种类型、不同颗粒的业务调度和传输。

设备采用“统一交换”架构，即可做为分组设备和TDM（Time Division Multiplexing）设备使用。配合华为其他设备，OptiX OSN7500支持不同组网应用：纯分组模式应用、混合组网应用（分组模式和TDM模式叠加组网）和纯TDM模式应用，实现数据业务和传统SDH业务的处理。

OSN7500作为NG-SDH（Next Generation SDH）领域的一款高端产品，组网情况如下：

TDM组网下，可与OSN9560/OSN9500/OSN7500II/OSN3500/OSN3500II/OSN2500/OSN1500/OSN500/OSN550等光传输设备混合组网，优化运营商投资，可以实现从骨干层、汇聚层到接入层的全系列解决方案。

在分组交换技术下，能与OSN7500II/OSN3500/OSN1500/OSN500/PTN910/PTN950/PTN1900/PTN3900/RTN900等设备共同组建分组数据传送网，满足网络IP业务承载需求。

OSN7500可与WDM设备、Metro系列设备对接组网，网络应用灵活,并支持从网络侧穿越第三方的二层网络，实现端到端配置与管理。

产品特性

“统一交换”架构，多业务兼顾：OSN7500设备采用“统一交换”架构，实现对分组业务和TDM业务的统一调度，构建灵活的应用模式：纯分组模式、纯TDM模式和混合模式（分组+TDM）。三种模式间可通过业务板级扩展，实现平滑转换，从而始终以最适合模式满足运营商业务和网络的发展诉求，方便运营商跟随技术发展和产业链成熟度进行分布式平滑投资。

完整的分组传送解决方案：基于“统一交换”架构，设备可作为兼容TDM业务的分组传送产品，实现对2G、3G、大客户专线等网络的统一承载，减少网络重叠；基于“统一交换”架构，运营商既可组建端到端的分组网络、分组与SDH的混合网络，也可与路由器共组网实现L2+L3的统一承载，构建完整的分组传送解决方案，实现承载网从TDM往ALL-IP的和谐演进。

层次化OAM，快速检测故障：OSN7500支持层次化OAM，实现分层快速故障检测和定位，提升了网络的可靠性，同时支持分布式OAM和集中式OAM。

分组TP助手解决方案，简化分组业务的运维：通过TP助手（TP-Assist）解决方案，使设备具备像SDH一样的分层架构的管理维护能力，简化了分组业务的运维，实现了端到端分组业务配置、调测和故障定位。

内置波分技术，灵活组网：OSN7500设备支持内置WDM技术，实现单根光纤中多个波长的传送，可实现和波分设备对接的灵活组网方案。

高度集成子架：子架尺寸为756.7mm(高)×496.4mm(宽)×295mm(深)，单子架具备22个业务板位，8个接口板位。

物理特性：电源可接入-48V DC；安装方式：ETSI 300mm深机柜、ETSI 600mm深机柜；重40kg，额定功耗为800W，尺寸为756.7mm（高）×496.4mm（宽）×295mm（深）。

常用配置

可选配机柜SSNB9RACK03 N66T拼装机柜(2200x600x600mm)，具体型号及尺寸需根据用户实际机房环境要求作出相应的调整。

OSN7500常用配置：SST1SUBRACK子架、SSN4GSCC系统控制与通信板、SST1EOW公务电话板、SST1AUX系统辅助接口板、SST1PIU电源接口板及SST1PIUB电源接口板为必配功能板。业务可选单板有STM-16光接口板，如SLD64、SF64等；STM-16光接口板，如SLO16、SLQ16等；STM-4光接口板，如SLQ4A、SLD4A等；STM-1光接口板，如SLT1、SLO1等，支持多种PDH业务处理板、以太网透传板、以太网交换板等其他业务功能辅助板。
